溫度沖擊試驗箱試驗方法

2020-09-29 點擊量：

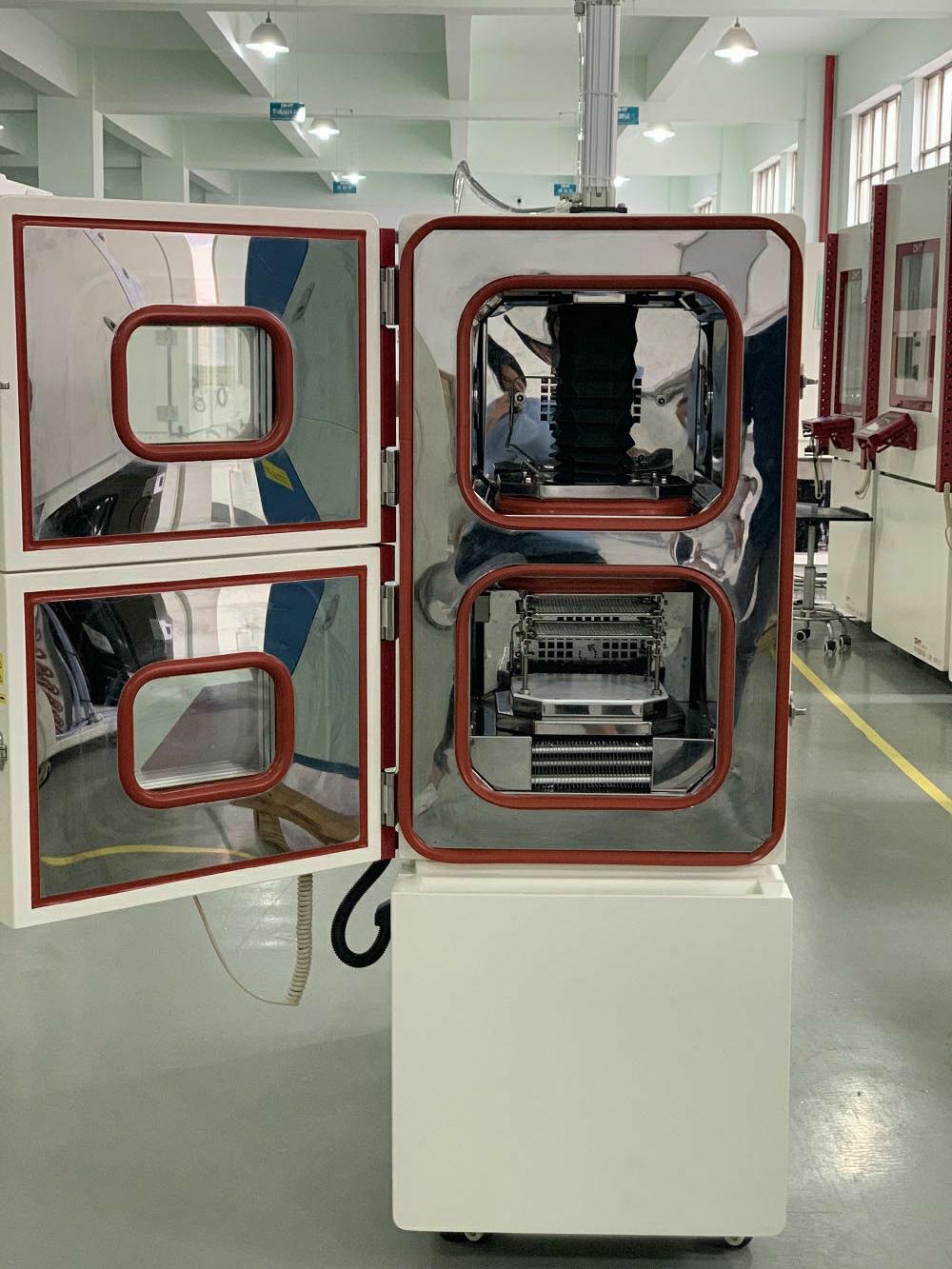

　　溫度沖擊試驗箱是快速將樣品從高溫轉到低溫，或者從低溫轉到高溫的試驗設備，與其他快速轉變溫度環境的設備不同的是它不要求設備每分鐘溫度上升或下降多少度，但要求溫度環境的轉換要在規定的時間內完成。這方面我們可以先了解下標準GB/T 2423.22-2012中規定轉換時間的溫度變化。

　　溫度沖擊試驗方法：

　　1、初始檢測
　　按相關規范要求對試驗樣品進行外觀檢查及電氣和機械性能的檢測。

　　2、條件試驗
　　2.1試驗樣品應在不包裝、不通電的準備使用狀態或相關規范規定的其他狀態進行試驗。條件試驗 開始時，試驗樣品的溫度應是試驗室環境溫度。
　　2.2在低溫和高溫兩個溫度下的每個暴露試驗時間 t、的長短取決于試驗樣品的熱容量。按相關規 范規定，暴露時間應為 3 h,2 h,l h,30 min或 10 min。若相關規范未規定試驗暴露時間，則為3 h,
　　注1: 10 min的暴盯試驗時間適用于小試驗樣品
　　2.3低溫箱內溫度預先調節到要求的低溫 TA，然后把試驗樣品放人箱內。
　　2.4低溫箱的溫度應在T、下保持規定時間t,, t,值包括放人試驗樣品后箱內溫度穩定到 T，所需 的時間，該時間不應大于0. 1 t,(見1.3.1.5),
　　注 試驗暴露時間t是從試驗樣品放人試驗箱的瞬間算起
　　2.5 轉換時間t'
　　然后，試驗樣品從低溫箱轉移到高溫箱中。
　　轉換時間t2包括從一個箱取出的時間和放人第二個箱的時間，以及在試驗室環境溫度下停留的 時間。
　　轉換時間應為:(2-3) min, (20-30) s,<10 s,
　　注1:轉換時間t2的選取，取決于試驗樣品的熱時間常數及其在使用中所經受的最急劇溫度變化的條件；
　　注2:對一些嚴酷條件可規定t2為(20-30s；
　　2.6高溫箱的溫度應在高溫T。下保持規定時間 t1；t1值包括放人試驗樣品后箱內溫度穩定到TB所需的時間，該時間不應大于0.1t1；
　　注:暴露時間t是從試驗樣品放人箱內的瞬間算起。
　　2.7將試驗樣品按2.5規定的轉換時間t2轉移到低溫箱，進行下一個循環。

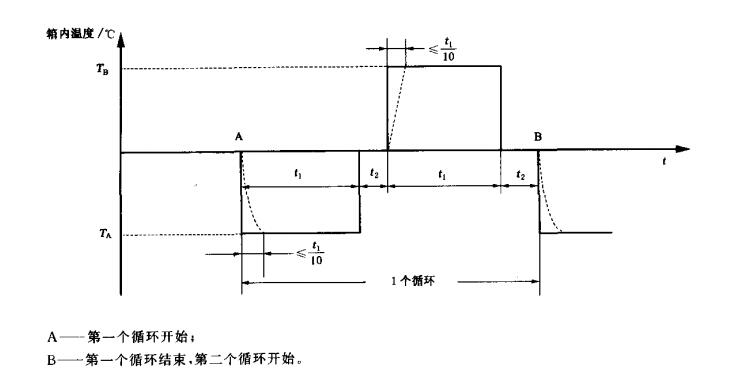

　　2.8第一個循環由兩個暴露時間t1和兩個轉換時間t2組成(見圖1)。
　　2.9除非相關規范另有規定，試驗樣品應按2.3~2.8各個程序經受 5個循環。
　　在試驗進行了規定時間t1后，若不能立即開始從低溫到高溫或從高溫到低溫的下一個轉換(例如 過夜或周末休息等)，則可把試驗樣品保留在低溫箱中。
　　2.10 最后一個循環結束時，試驗樣品應按3.1或 3.2規定須經過恢復程序。

　　3、恢復
　　3.1 條件試驗結束后，試驗樣品在試驗的標準大氣條件下恢復，時間要足以達到溫度穩定。
　　3.2 對特定類型的試驗樣品，相關規范可規定相應的恢復時間。

　　4、 最后檢測
　　按相關規范的要求對試驗樣品進行外觀檢查及電氣與機械性能的檢測。
